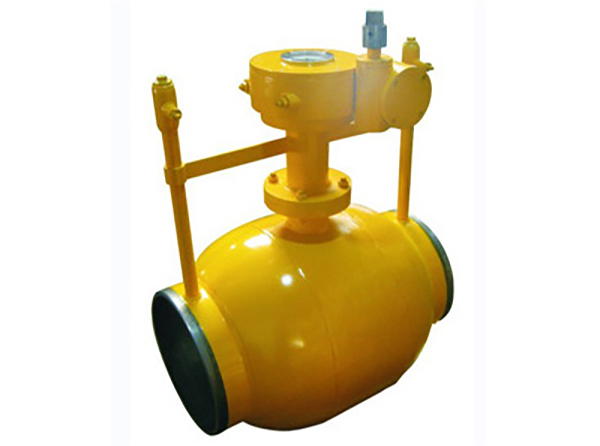

燃?xì)夥派⒑附忧蜷y用途：

1）：城市燃?xì)猓喝細廨敵龉艿?、主干線及各支線供應管道等。

2）：集中供熱：大型供熱設備輸出管線、主干線、支線。

3）：熱交換機：管道及各回路啟閉。

4）：鋼鐵廠：各種流體管道、廢氣排放管道、煤氣和熱力供應管道、燃料供應管道。

5）：各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。

燃?xì)夥派⒑附忧蜷y特性：

6）：整體式焊接球閥，不會有外部泄漏等現象。

7）：由于閥座是由碳化特氟隆密封環及碟形彈簧構成的,所以對壓力和溫度的變化適應能力強,在標注壓力和溫度范圍內不會產生任何泄滑。

8）：球體的加工過程有先Jin的計算機檢測儀跟蹤檢測,所以球體的加工精度高。

9）：由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化。

10）：密封環本體采用含量25%Carbon(碳素)的RPTFE材質，保障完全無泄漏(0%)。

11）：直埋式焊接球閥可以直接埋于地下,不用建高大型閥門井，只需在地面上設置小型淺井,大大節省施工費用及工程時間。

12）：可根據管道的施工及設計要求，調整閥體的長短和閥桿的高度。

13）：球體的加工精度非常精密，操作輕便，無不良干涉。

14）：采用高Ji的原材料,能保PN25以上的壓力。

15）：與同類行業的同種規格產品相比，閥體小，而且外型美觀。

16）：在保證閥門正常操作、使用情況下,使用壽命在15年以上。

燃?xì)夥派⒑附忧蜷y主要部件材料：

1）：閥體：ST37

2）：球芯：SS304

3）：閥桿：2Cr13

4）：閥座：PTFE-C碳纖維

5）：燃?xì)夥派⒑附忧蜷y安 裝：

閥門吊裝

1）： 應采用正確的方式吊裝閥門，使閥體支撐負荷。

警告：其它凸出部件上。支耳和閥門端頸為系吊鏈的正確位置，請切勿將吊鏈系于手輪、齒輪箱或執行器的

2）： 如果閥門上裝配有吊耳 則應用吊耳吊裝閥門。

3）：在吊裝閥門期間應使閥門端部保護蓋保持在原位，只有當閥門安裝完畢后，才可移去保護蓋。

警告：在吊裝時請注意保護閥門端面及閥門配件不受損壞，否則將導致閥門受損

閥門位置:球閥可安裝在任何位置，閥門的任何一端均可作為上游端。

閥球的保護

警告：在安裝閥門時閥球應保持在全開位，否則將導致閥門的損壞。

如果在閥門安裝時,閥球必須保持在關位，請將暴露在外的閥球表面涂上油脂。這樣可保護閥球不被飛濺的焊渣損壞。

警告：請勿長時間將閥門放置在半開位狀態。

警告：對無接管的對焊聯端閥門，請切勿在閥球關位安裝閥門

焊接說明：

在預熱、焊接或熱應力釋放時，距焊縫3”以外閥體上的任何點處溫度均不能超過400 F(200C〕。請用測溫色筆檢驗溫度。在把球閥z終焊接在管線之前，應用1”寬的保護帶蓋上閥門密封自三點鐘Zhi九點鐘區域(閥球與閥座之間的密封和閥座與端部之間的密封〕。這樣有助于防止任何雜質落入這個區域,在開工或試壓之前，管線系統應清理雜質。

燃?xì)夥派⒑附忧蜷y壓力測試：

1）：強度試驗。強度試驗采用水作介質；在閥門兩側袖管上焊接高壓試壓閥．將閥門開Zhi45攝氏度位置后，通過袖管上的試壓閥門向球閥內注入水．升壓Zhi球閥公稱壓力的1.5倍，保壓15min；無泄漏為合格。

2）：嚴密性試驗。嚴密性試驗采用氮?dú)庾鹘橘|(zhì)；將球閥關閉．從袖管上試壓閥門向球閥一側內注入氮?dú)猓畨毫ι齔hi球閥公稱壓力的1.1倍，另一側袖管放壓閥接軟管通人盛水容器進行檢測．插入深度為1cm；5min內無氣泡產生為合格。

操作時間

快速操作時間

快速打開或關閉閥門會導致閥門的扭曲負荷，因此有必要限定閥門的操作時間一保護閥門不受過應力的損壞。用以下公式計算的時間可An全的操作閥門：快速操作時間＝閥球公稱尺寸/2 如果需要更快速的操作閥門, 請咨詢當?shù)氐拇硖帯?/p>

在操作閥門的過程中, 閥座表面是暴露在外的。為了減少閥座表面暴露在外的時間,推薦以下z長操作時間如下z長操作時間= 5 X 閥門公稱球口尺寸(例如: 每英寸公稱球口尺寸一分鐘) 時間單位為秒, 球口尺寸單位為英寸。

警告：不按以上規定操作閥門會導致閥門損壞。

維護：全焊接球閥只需z少的維護。為了延長閥門壽命，請遵照后面的步驟對閥門進行維護。操作操作是閥門日常維護的重要部分。閥門操作有利于消Chu聚集在閥座表面或閥球表面的雜質，閥門每次操作均可使閥座環旋轉15,并均勻分布對閥座內嵌體的磨損。

雙關斷帶排放

無論閥門處于開或關位，上下游壓力均可通過放散閥排放內部壓力，保護設備不受壓力急劇升高而造成的損壞。

當關斷和排放閥門時，請遵照以下步驟進行：

警告：確保穿上合適的An全服裝

并遵循客戶的An全守則。否則可能會傷害本人或他人。

1）：直埋全焊接球閥排放塞有一或兩個泄放口。請注意他們的方位。閥門及排放塞內部的任何碎屑均將以高速泄放而出。

2）：如有必要, 可通過緊固排放塞來改變泄放口的方位。

3）：當閥門處于全開或全關位時,可打開排放塞。當打開排放塞時,請準備一個扳手用以防止排放塞突然脫離。可利用關斷和排放功能檢驗閥門的密封完整性。如果閥門的一端排放不能停止即表明閥座可能已泄露。

警告：請勿試圖在閥門半開或半關位時排放閥門。否則會傷害操作者或他人。

設定限位器

1）：確認旋轉閥門Zhi全開或全關位置不會影響管線的正常操作。

2）：松動開位或關位限位螺母。

3）：逆時針旋轉限位螺栓以增大齒輪行程。

4）：將閥門旋轉Zhi全開位。

5）：通過閥桿位置觀察孔觀察確認閥門位置。

6）：順時針轉動開位限位螺栓直Zhi旋轉不動,然后擰緊緊固螺母。如果限位螺栓不轉動,則應重復步驟3及4。

7）：設定關位限位時，完成步驟3Zhi6，然后旋轉閥門Zhi關位并利用關位限位。
