硬密封蝶閥 當前位置: 法蘭閘閥廠家> 產品中心> 硬密封蝶閥> 對夾式襯膠蝶閥

對夾式襯膠蝶閥

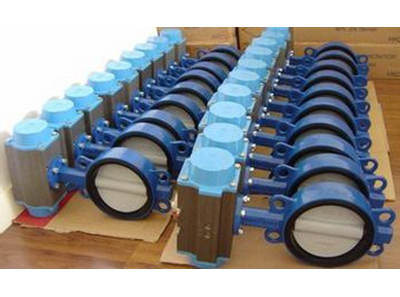

對夾式襯膠蝶閥采用高精度氣動活塞式執行器與中線密封蝶閥組成,氣動襯膠蝶閥不僅具有優良的防腐、(耐堿、鹽性能,耐弱酸侵蝕)耐磨、減磨性能,(比普通蝶閥使用壽命可明顯延長)而且具有無毒、抗Jun、防霉等特點,更有操作力矩小,(比普通有銷蝶閥降低百分之四十)維修方便,外形美觀等突出優點。對夾式襯膠蝶閥主要用于水處理設備配套,廣泛用于食品、醫藥、化工、石油、電力、輕紡、造紙等給水排水、氣體管道上作調作充量和截流介質的場合。

產品詳情

對夾式襯膠蝶閥主要性能規范

公稱通徑DN(mm)

DN501200

公稱壓力

PN(MPa)

0.6

1

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

低壓氣密試驗

0.50.7

適用介質

空氣、水、污水、蒸氣、煤氣、油品等


對夾式襯膠蝶閥主要零件材質

零件名稱

材料

閥體

球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR

蝶板

灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料

閥桿

2Cr13、不銹鋼

填料

O型圈、柔性石墨

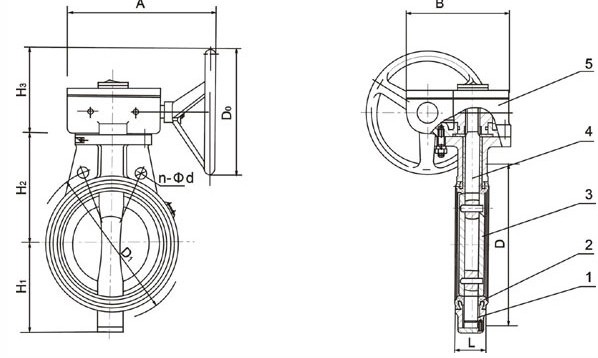

對夾式襯膠蝶閥安裝尺寸


公稱通經(DN)

主要尺寸

法蘭尺寸

L

L1

H

H1

A

1.0MPa

1.6MPa

D

D1

n-Фd

D

D1

n-Фd

50

108

43

63

315

180

165

125

4-18

165

125

4-18

65

112

46

70

330

180

185

145

4-18

185

145

4-18

80

114

46

83

390

245

200

160

4-18

200

160

8-18

100

127

52

105

431

240

220

180

8-18

220

180

8-18

125

140

56

115

455

240

250

210

8-18

250

210

8-18

150

140

56

137

626

350

285

240

8-22

285

240

8-22

200

152

60

164

720

350

340

295

8-22

340

295

12-22

250

165

68

206

800

550

395

350

12-22

405

355

12-26

300

178

78

230

860

600

445

400

12-22

460

410

12-26

350

190

78

248

883

600

505

460

16-22

520

470

12-26

400

216

102

289

972

600

565

515

16-26

580

525

16-26

450

222

114

320

1043

750

615

565

20-26

640

585

16-30

500

229

127

342

1098

750

670

620

20-26

715

650

20-30

600

267

154

413

1236

750

780

725

20-30

840

770

20-33

700

430

165

478

1431

750

895

840

24-30

910

840

24-36

800

470

190

525

1488

750

1015

950

24-33

1025

950

24-39

900

510

203

585

1615

1250

1115

1050

28-33

1125

1050

28-39

1000

550

216

640

1765

1500

1230

1160

28-36

1255

1170

28-42

1200

630

254

755

1976

1500

1455

1380

32-39

1485

1390

32-48
