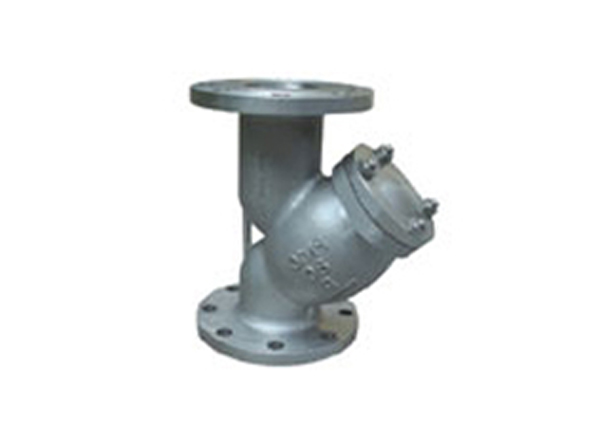

Y型過濾器

Y型過濾器產品特點：

(1) Y型過濾器結構簡單、體積小、重量輕、流阻小、節能效果好。介質流過該閘閥時，相當于流過一段直通的管道，在各類閥門中，該閘閥的流體阻力Zui小。

(2) 流體進、出該閥方向可任意選擇，具有雙向作用。

(3) 水平管道、垂直管道均可安裝。

(4) 操作方便，開關迅速，用手轉動手輪數圈即可實現開關。

(5)Y型過濾器防滲漏效果好，使用壽命長。

產品詳情

Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清理介質中的雜質，以保護閥門及設備的正常使用。

Y型過濾器具有結構先Jin，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。

Y型過濾器

Y型過濾器主要材料：

序號	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	濾網	不銹鋼SS304
3	墊片	聚四氟乙烯PTFE
4	閥蓋	不銹鋼CF8M/CF8
5	墊片	聚四氟乙烯PTFE
6	逆止蓋	不銹鋼CF8M/CF8

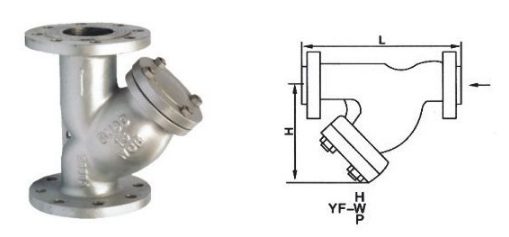

Y型過濾器連接尺寸：

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
D	10	12	15	20	25	32	40	50
L	24	24	26	33	41	49	56	69
H	51	51	51	60	72	77	87	103
E	65	65	65	80	90	105	120	140
